Системы охраны периметра Peridect+

Главная > Системы охраны периметра > Системы охраны периметра Peridect+

PERIDECT+ это продолжение развития уже зарекомендовавшей себя системы PERIDECT и предназначена для охраны внешних периметральных оград из металла (сетчатые, решетчатые, каркасные, кованые, сварные) и дерева, а также козырьков различных конструкций (плоская и объемная режущие спирали, колючая проволока, сетчатые, решетчатые и т.д.). Система PERIDECT+ может быть использована для охраны объектов с периметрами любой протяженности.

Основные компоненты системы:

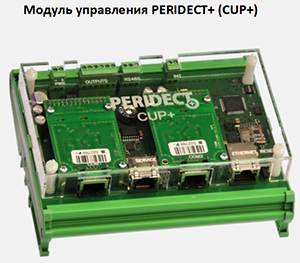

  • Индустриальный компьютер
  • LAN-TCP/IP порт для подключения в сеть
  • 4х логических выхода
  • 2х входа для модулей подключения линий датчиков (LCP+, PVJ)
  • Формирует сигналы тревог
  • Управление поворотными камерами
  • переключение релейных выходов
  • Управление до 2-х контроллеров линии
  • Ведет протокол событий с возможностью записи на SD карту

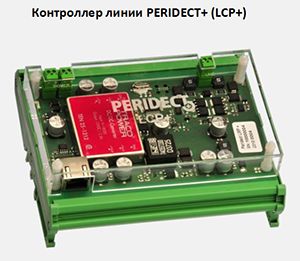

  • Контроллер для подключения линии датчиков
  • Гальваническая развязка линии датчиков
  • Поддержка до 500 датчиков DSP+ или модулей входов LIP+
  • Связь основана на периодическом опросе элементов на линии
  • Обрабатывает информацию и передает на блок управления CUP+ по интерфейсу RS232
  • Установка на Din рейку

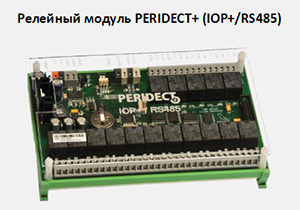

  • 16 релейных выходов
  • 2 входа с контролем сопротивления на шлейфе
  • Работа по протоколу RS 485

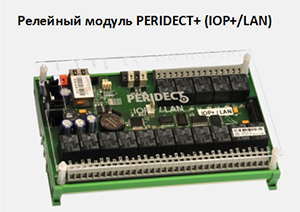

  • 16 релейных выходов
  • 2 входа с контролем сопротивления на шлейфе
  • Работа по протоколу TCP/IP

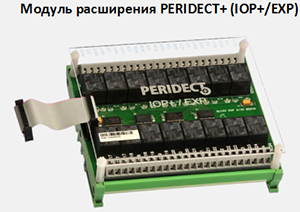

  • Совместимий с модулями IOP+/LAN и IOP+/RS485
  • 16 релейных выходов (в сумме получаем 32)

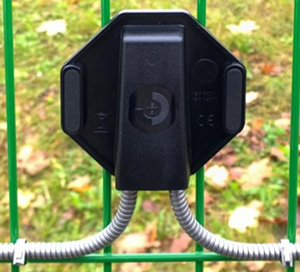

Адресный датчик PERIDECT+ (DSP+)

  • Пьезоэлемент в защитном кожухе
  • Фиксирует колебания ограждения и передает его в контроллер линии LCP+ для обработки
  • Клас защиты IP65
  • Питание от шины данных
  • Ток потребление 0,7mA

Модуль защиты от короткого замыкания PERIDECT+ (LSP+)

  • автоматически отключает часть линии на которой появилось короткое замыкание
  • оставшаяся линия продолжает работать в штатном режиме
  • устанавливаеться в любом месте в линии
  • идентичный форм-фактор с датчиком DSP+

Модуль входов PERIDECT+ (LIP+)

  • подключение двух охранных датчиков ( ИК,Геркон)
  • до 32 модулей на линию
  • устанавливаеться в любом месте в линии

Модуль защиты от перенапряжения PERIDECT+ (LPP+)

  • повышение устойчивости системы к воздействию электромагнитного поля (попадание молнии)
  • устанавливаеться в любом месте в линии
  • идентичный форм-фактор с датчиком DSP+

PERIDECT+ имеет возможность подключения по двум схемам:

Кольцевая схема включения



Пример линии с резервированием
